一般來說，當組內樣本量大于S時，應采用X-S圖；當組內樣本量小于S時，可以使用上一篇文章介紹的X-R圖(均值-極差控制圖)。


使用Minitab軟件可以自動生成X-S圖，并可以形成應用菜單。基本步驟如下:


依次點擊Stat >控制圖> Xbar-S，進入對話框，跨選項行選擇子組，在左側可選框中選擇變量名點，點擊可選框下方的選擇鍵，將待分析變量選擇到框中；選擇變量后，點擊右上角的Fests鍵進入測試界面。這里是對控制圖中的每個點進行區分檢查的地方。我們選擇Perform all 8 Tests選項，單擊OK退出測試界面，然后單擊OK完成Xhar-S圖。



均值—標準差控制圖

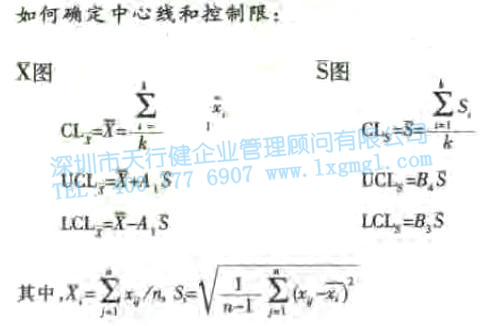

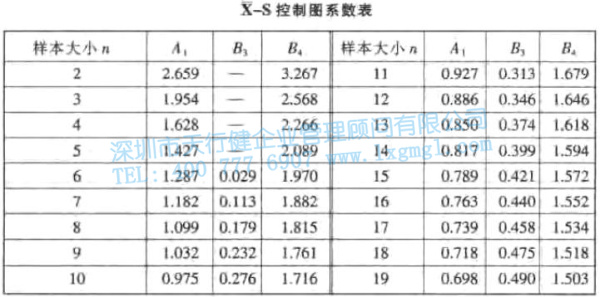

其中，CLX和CLS分別是X和S圖的中心線，UCLX和LCLX，UCLS和LCLS玩分別是X和S圖的控制上限和控制下限。A1，B3和B4。是與樣本大小相關的常數(見下表)。


均值—標準差控制圖

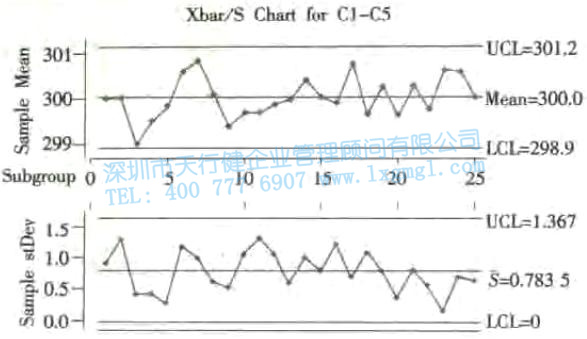

以上一篇文章改進后的數據為例，作X-S圖。


均值—標準差控制圖


首先看S圖。圖中各子群的標準差圍繞S圖的中心線無規律隨機變化，表明過程處于穩定狀態。X圖和上一篇文章的X-R圖中的X圖一樣。從圖中可以看出，沒有異常點落在控制極限之外。但由于過程能力指數仍不符合要求，此控制圖只能用于分析，不能用于控制。
